[12/12] 아이펠 리서치 15기 TIL | Docker Swarm

이번엔 서버에 트래픽이 몰렸을 때 서버가 다운되는 것을 방지하기 위한 부하분산 방법에 대해 알아보자.

이번 포스팅도 아래의 깃허브를 바탕으로 진행된다.(./dockers/swarm)

https://github.com/KennethanCeyer/mlops-quicklab

GitHub - KennethanCeyer/mlops-quicklab: A repository for understanding MLOps pipeline.



---

Docker swarm이란?

Docker에서 공식적으로 개발한 컨테이너 오케스트레이션(Container Orchestration) 도구이다.

Swarm은 여러 대의 도커 호스트를 하나의 클러스터로 묶어 마치 하나의 거대한 가상 도커 호스트처럼 사용할 수 있도록 한다.



이게 왜 필요한가?



아래의 상황을 보자.

---

웹 페이지 부하 확인

일단 이전에 여러 작업을 해두었는데, 간단히 정리하면

• locust 설치 (여기 참고)
• 구글 클라우드 콘솔 ->  compute engine -> VM 인스턴스 3개 만들기
• 만들어진 인스턴스 3개 각각 SSH 누르고 docker install (여기 참고)
• 도커 그룹으로 권한 설정 (여기 참고)

이 단계들을 완료한 다음

docker run -dit --name fastapi-app -p 8000:8000 kennethan/fastapi-app-prime



위 명령어를 실행하면 출력에 웹 페이지 링크가 나오고 들어가면 오류가 뜨는데,

• https -> http
• 끝에 :8000/docs 불이기
• GCP 콘솔에서 방화벽 규칙 추가

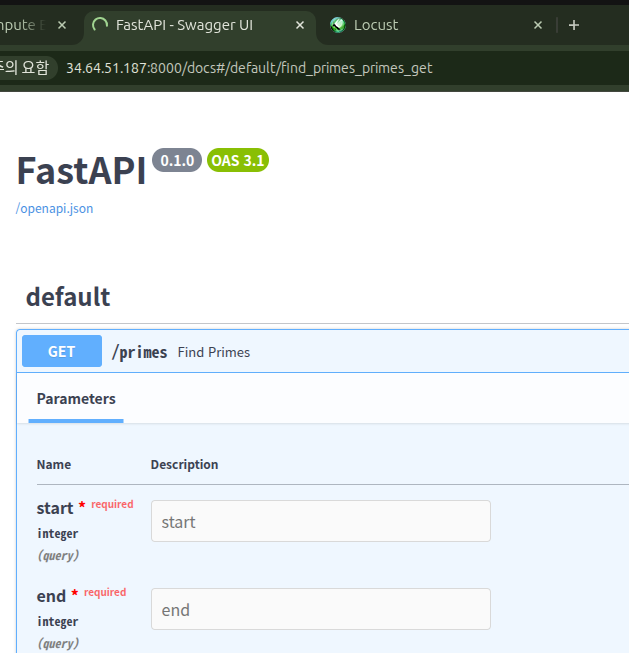

를 하면 아래의 페이지가 나온다.



숫자 범위를 입력하고 그 안에서 소수를 찾는 간단한 프로그램이다.



이제 locust를 이용해 이 페이지에 부하를 줘보자.



아래 명령어를 로컬 터미널에서 실행한다. (경로는 /dockers/swarm)

locust -f locustfile.py


[2025-12-12 12:05:28,770] aiffel07-GE75-Raider-10SF/WARNING/locust.main: Python 3.8 support is deprecated and will be removed soon
[2025-12-12 12:05:28,770] aiffel07-GE75-Raider-10SF/INFO/locust.main: Starting web interface at http://0.0.0.0:8089
[2025-12-12 12:05:28,780] aiffel07-GE75-Raider-10SF/INFO/locust.main: Starting Locust 2.25.0



결과 두 번째 줄에 페이지 링크가 나오면 접속한다.

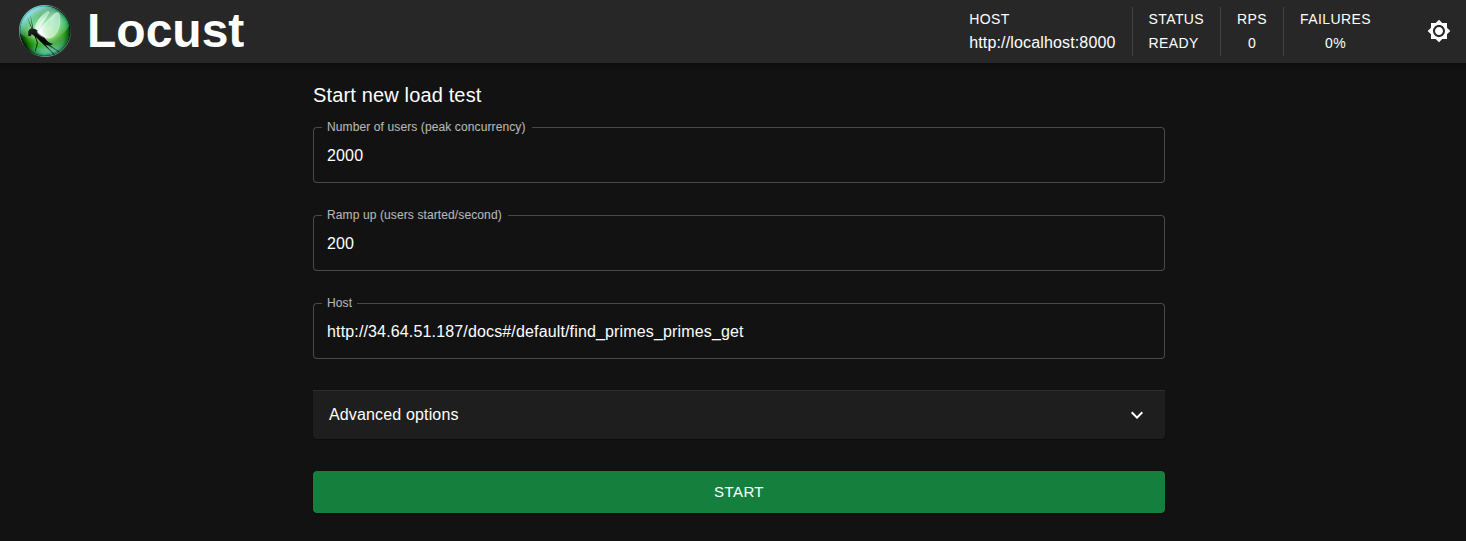

1. 총 유저 수,

2. 초당 몇 명이 접근할지,

3. 아까 띄웠던 Fastapi 주소

를 입력하고 start를 누르면

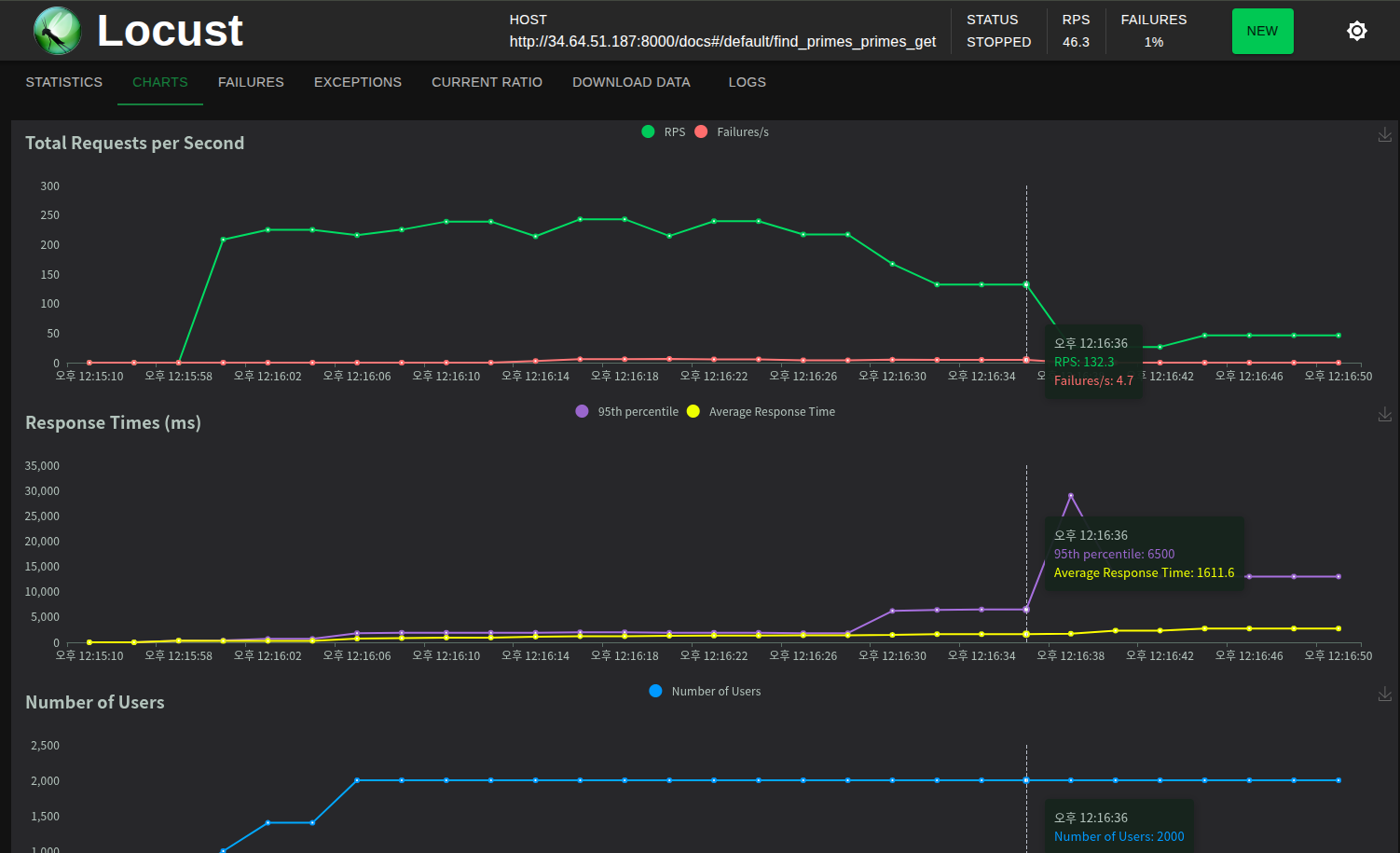

이렇게 차트를 볼 수 있다.

맨 위의 차트를 보면 RPS(초당 동시 접속자)가 점점 하락하며 Failures도 발생했다.

이 상황에서는



새로고침을 해도 진행이 안 되는 모습이다. (패닉)



이런 부하 문제를 해결하기 위해 사용하는 것이 Swarm이다.

---

Docker Swarm 사용해보기

아까 GCP에서 만든 VM 인스턴스 터미널에 아래 명령어를 입력한다.

docker swarm init


Swarm initialized: current node (kirid8gz0mg12w1xzannn6du3) is now a manager.

To add a worker to this swarm, run the following command:

    docker swarm join --token {토큰}

To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.



출력에 나온 docker swram join --token {토큰} 명령어를 나머지 VM 두 개에 붙여넣어주면

"This node joined a swarm as a worker." 라는 메시지가 나온다.



그리고 다시 매니저(1번 노드)에게 docker node ls 를 입력하면 다른 워커들의 정보를 볼 수 있다.

docker node ls


ID                            HOSTNAME                STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
kirid8gz0mg12w1xzannn6du3 *   docker-swarm-worker-1   Ready     Active         Leader           29.1.2
kyde3d5in0v1c9foje2z4t9xj     docker-swarm-worker-2   Ready     Active                          29.1.2
19ljlzhtcjcadflgtnuqpepdr     docker-swarm-worker-3   Ready     Active                          29.1.2



이제 서비스를 배포해보자.

같은 폴더에 있는 docker-compose.yml 파일의 내용 복사해서 worker 내부의 tmp 파일에 넣어주자.

(참고로 필자는 우분투 환경)



1. 로컬 터미널에서 복사하고,

cat docker-compose.yml | xclip -selection clipboard

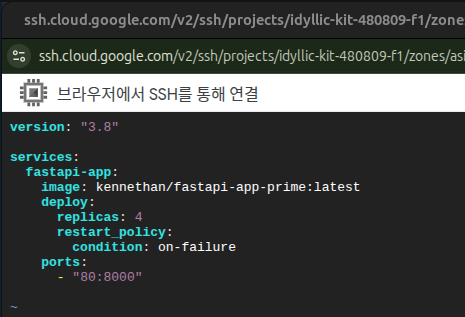

2. worker 1 터미널에서 아래 명령어를 실행해서 yml 파일을 넣어주자. (+포트 8000:8000을 80:8000으로 수정)

cd tmp

vi docker-compose.yml



replicas: 4 이건

이 웹 서버를 4대의 컨테이너로 동시에 구동하겠다. 라는 의미이다.



그리고 나서 배포하라는 명령어를 입력한다.

docker stack deploy -c docker-compose.yml fastapi


Since --detach=false was not specified, tasks will be created in the background.
In a future release, --detach=false will become the default.
Creating network fastapi_default
Creating service fastapi_fastapi-app



그리고 docker swarm 클러스터에 배포되어 현재 실행 중인 모든 서비스의 목록과 상태를 출력해보면,

docker service ls


ID             NAME                  MODE         REPLICAS   IMAGE                                PORTS
n3z70htqkcez   fastapi_fastapi-app   replicated   4/4        kennethan/fastapi-app-prime:latest   *:80->8000/tcp

REPLICAS가 모두 다 잘 뜬 것을 확인할 수 있다. 즉, 4개의 컨테이너를 swarm 클러스터에 있는 3개의 노드에 각각 할당한다는 것이다. (이건 매니저 노드에서만 볼 수 있는 출력임)

위 명령어와 docker ps -a 둘 다 도커 환경의 상태를 보는 명령어지만, ps는 단일 노드(컨테이너) 상태를 확인하는 데 쓰이고, service는 docker swarm 클러스터 전체(serivce)를 보는데 쓰인다.



이제 각각의 노드(1,2,3번)에서 docker ps -a를 입력해서 컨테이너의 상태들을 확인해 보면,

1번 노드 (매니저)
docker ps -a
CONTAINER ID   IMAGE                                COMMAND                CREATED          STATUS          PORTS     NAMES
0219a3595f0d   kennethan/fastapi-app-prime:latest   "python app/main.py"   19 minutes ago   Up 19 minutes             fastapi_fastapi-app.2.vnfz6j3bgx5rep9jwlws7zplo


2번 노드
CONTAINER ID   IMAGE                                COMMAND                CREATED          STATUS          PORTS     NAMES
26199f9b0337   kennethan/fastapi-app-prime:latest   "python app/main.py"   19 minutes ago   Up 19 minutes             fastapi_fastapi-app.3.q432x6vjx4ciuduv3uffnnplk
f24d3b775bd4   kennethan/fastapi-app-prime:latest   "python app/main.py"   19 minutes ago   Up 19 minutes             fastapi_fastapi-app.4.q0ji2lvtd6oixjs0gjx0mw20q


3번 노드
CONTAINER ID   IMAGE                                COMMAND                CREATED          STATUS          PORTS     NAMES
a2be0b3f041f   kennethan/fastapi-app-prime:latest   "python app/main.py"   19 minutes ago   Up 19 minutes             fastapi_fastapi-app.1.nwkm8tdyzjnuh0ea74swccnvh



각 노드에 컨테이너가 각각 1,2,1개씩 할당되었다.

이제 다시 locust로 부하를 늘려서 확인해보자.

1. 로컬 터미널에서 locust 실행

locust -f locustfile.py



2. GCP 가서 매니저 노드의 외부 ip 클릭 후 https -> http, 끝에 docs 붙이기

3. locust에 아까와 동일하게 정보 입력 후 start

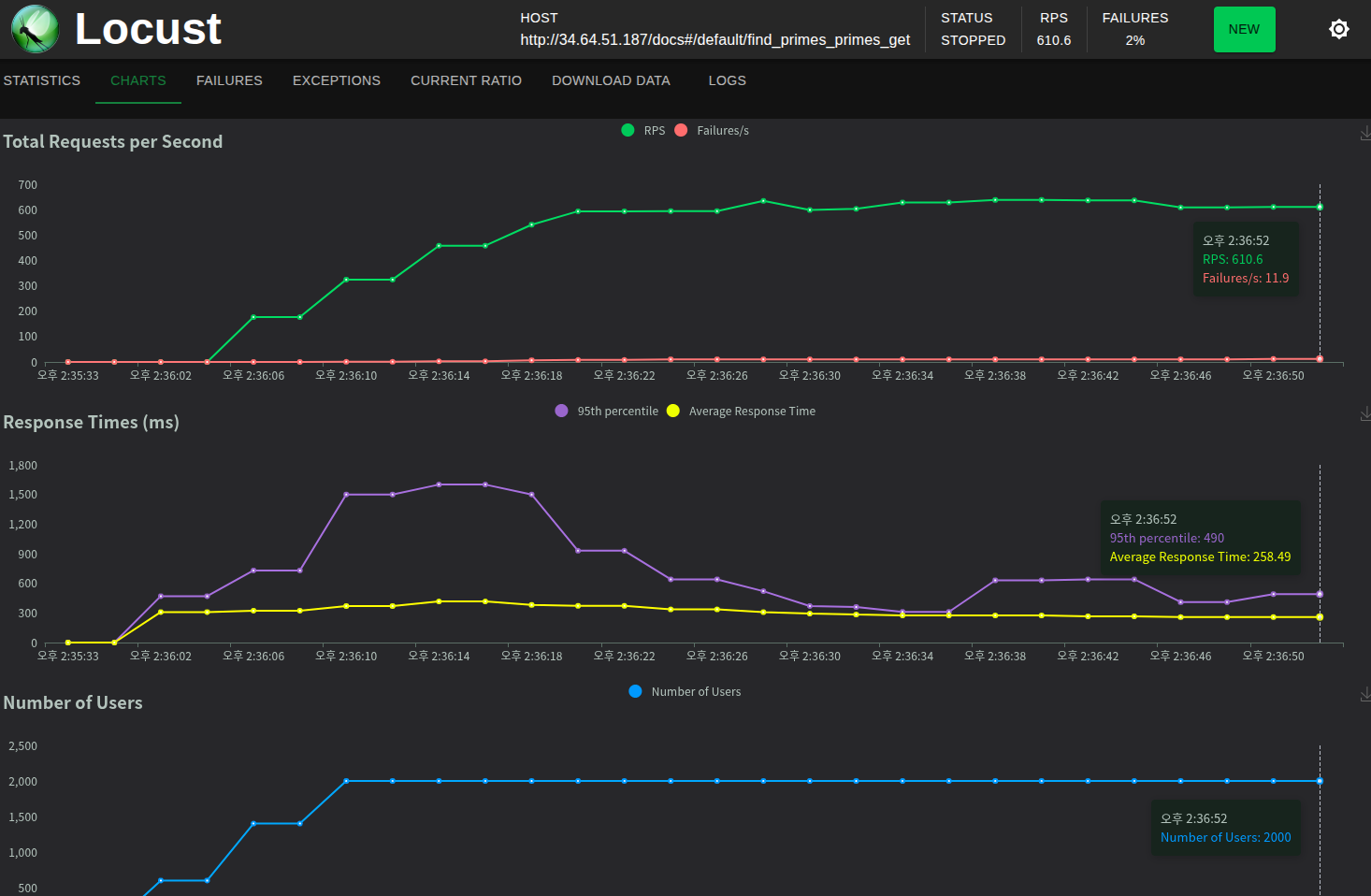

그리고 차트를 보면,



아까는 200 초반에서 비실대던 RPS가 지금은 600 초반을 유지중이다.

Failure이 좀 있긴 하지만 swarm을 하니 RPS가 굉장히 높아졌다.



(근데 사실 지금 생각해보니 replica 4대에 비해 2000, 200은 너무 높게 잡은 듯 하다. 실전에서는 RPS보다 failure 방지가 최우선이다.)



그렇다면, 이번엔 replica를 12로 대폭 늘려서 다시 실행해보자.



docker stack deploy -c docker-compose.yml fastapi


Since --detach=false was not specified, tasks will be created in the background.
In a future release, --detach=false will become the default.
Updating service fastapi_fastapi-app (id: n3z70htqkcezdtg088czb148w)

docker service ls

ID             NAME                  MODE         REPLICAS   IMAGE                                PORTS
n3z70htqkcez   fastapi_fastapi-app   replicated   12/12      kennethan/fastapi-app-prime:latest   *:80->8000/tcp



docker ps -a

1번 노드 (매니저)
CONTAINER ID   IMAGE                                COMMAND                CREATED              STATUS              PORTS     NAMES
547662bf32c1   kennethan/fastapi-app-prime:latest   "python app/main.py"   About a minute ago   Up About a minute             fastapi_fastapi-app.9.jqhccxjmn23hvoj4mbnsc6416
4dc8828b0447   kennethan/fastapi-app-prime:latest   "python app/main.py"   About a minute ago   Up About a minute             fastapi_fastapi-app.5.sk5ve90e5ee47v9woflpt0u8x
dbebf5334e3a   kennethan/fastapi-app-prime:latest   "python app/main.py"   About a minute ago   Up About a minute             fastapi_fastapi-app.6.s5ye653mbtacugu4lnff089ki
0219a3595f0d   kennethan/fastapi-app-prime:latest   "python app/main.py"   47 minutes ago       Up 47 minutes                 fastapi_fastapi-app.2.vnfz6j3bgx5rep9jwlws7zplo

2번 노드
CONTAINER ID   IMAGE                                COMMAND                CREATED              STATUS              PORTS     NAMES
df1388f693e8   kennethan/fastapi-app-prime:latest   "python app/main.py"   About a minute ago   Up About a minute             fastapi_fastapi-app.7.qt75g7y0g4ytrpb0mipuxnkmh
6a80cad935b8   kennethan/fastapi-app-prime:latest   "python app/main.py"   About a minute ago   Up About a minute             fastapi_fastapi-app.10.tyb46mfctjs2zvb3ezxnx7tx0
26199f9b0337   kennethan/fastapi-app-prime:latest   "python app/main.py"   48 minutes ago       Up 47 minutes                 fastapi_fastapi-app.3.q432x6vjx4ciuduv3uffnnplk
f24d3b775bd4   kennethan/fastapi-app-prime:latest   "python app/main.py"   48 minutes ago       Up 47 minutes                 fastapi_fastapi-app.4.q0ji2lvtd6oixjs0gjx0mw20q

3번 노드
CONTAINER ID   IMAGE                                COMMAND                CREATED              STATUS              PORTS     NAMES
0948a8b9c6cf   kennethan/fastapi-app-prime:latest   "python app/main.py"   About a minute ago   Up About a minute             fastapi_fastapi-app.8.hzhhd35u9c90jxc6plssa8cit
4eb56c99b22a   kennethan/fastapi-app-prime:latest   "python app/main.py"   About a minute ago   Up About a minute             fastapi_fastapi-app.11.1vqk1kplu5gbmvnlxpyh1wzu4
a78654bf0e43   kennethan/fastapi-app-prime:latest   "python app/main.py"   About a minute ago   Up About a minute             fastapi_fastapi-app.12.mj4niv22t97rydbe08k7hsbd3
a2be0b3f041f   kennethan/fastapi-app-prime:latest   "python app/main.py"   48 minutes ago       Up 48 minutes                 fastapi_fastapi-app.1.nwkm8tdyzjnuh0ea74swccnvh



replica가 12로 잘 적용되었고, 각 노드들에 4개의 컨테이너씩 할당되었다.



이때, created 시간을 보면 알 수 있듯이 기존에 사용하고 있던 컨테이너까지 싹 다 없애고 다시 할당하는 것이 아니라, 필요한 만큼만 추가로 컨테이너를 할당하는 방식이다.(기존 컨테이너들을 죽이면 서버가 중단되기 때문)



이제 됐으니 다시 locust로 부하를 줘보자.(이전 방법과 동일)



흠,,

쿨다운이 안 된 것인지 왜인지는 모르겠지만 아까와 RPS는 비슷해 보인다.

그래도 failure이 10 이상에서 4까지 감소하긴 했다.

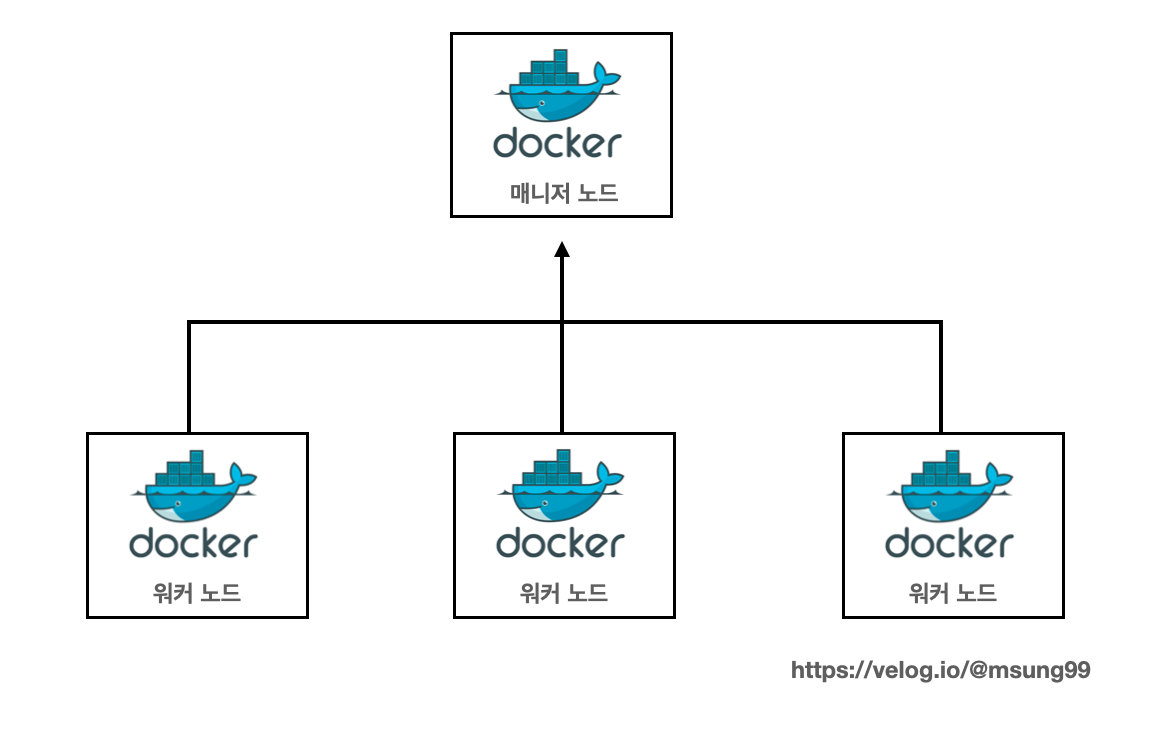

이 구조를 그림으로 보면 아래와 같은 모양이다.

그런데, 위의 경우는 매니저 노드(load balancer)가 클러스터 내의 노드(또는 컨테이너)들 간의 트래픽을 분산하는 역할을 하는데, 외부에서 들어오는 최초의 진입점 역할을 못하며, 노드 장애 시 트래픽을 처리하지 못할 수 있다.



따라서 외부 트래픽을 제어할 수 있는 외부 LB(load balancer)가 필요한데 이것을 Externel LB 라고 한다.



이 ELB는 트래픽을 클러스터 내부의 매니저 노드들에게 분산시킨다.

이때 만약 특정 매니저 노드에 장애가 생기면 그 노드에게는 트래픽을 보내지 않아서 장애를 회피할 수 있다.

---

회고

locust로 직접 트래픽 환경을 실행해보니 swarm의 필요성을 느낄 수 있었다.

지금까지 EX, GD에서 했던 공부들과 아예 다른 것을 하니까 새롭기도 해서 좋긴 한데,

처음 접하는 용어들과 환경이 많아서 흐름을 이해하는데 좀 어렵기도 하고 오래 걸렸다.

블로그에 기록하면서 공부하다 보니 진도가 좀 밀렸는데, 주말까지 다 끝내야겠다.
